ИСПОЛЬЗОВАНИЕ ИМПУЛЬСНОГО КОРОННОГО РАЗРЯДА С РАСШИРЕННОЙ ЗОНОЙ ИОНИЗАЦИИ ДЛЯ КОНВЕРСИИ ТОКСИЧНЫХ ГАЗООБРАЗНЫХ ОТХОДОВ

Тепловые и химические методы очистки не позволяют уменьшить концентрации вредных веществ в газовых выбросах до предельно допустимых значений (до верхней границы нормы), что особенно опасно при наличии в выбросах диоксинов.
Одно из самых токсичных веществ – 2, 3, 7, 8 – тетрахлордибензо-п-диоксин (сокращенно 2, 3, 7, 8 – ТХДД). При температуре более 180 градусов Цельсия образуются недопустимые количества подобных диоксинов. Через обычные фильтры беспрепятственно проходят токсичные диоксинсодержащие компоненты.
Использование импульсного коронного разряда открывает возможности нетеплового удаления целого ряда трудноудалимых примесей в плазме коронного разряда. Кроме того, достоинствами метода коронного разряда является относительно малая удельная энергоемкость, стоимость, простая техническая реализация.
Для обеспечения конкурентоспособности метода коронного разряда при очистке газов плазма коронного разряда должна удовлетворять таким требованиям:
-плазма должна быть резко неравновесной, т.е. Те гораздо больше Тi, чтобы на вещество воздействовали высокоэнергетичные электроны, а газ при этом не нагревался, и тепловые потери были минимальны;
-максимальное и равномерное заполнение объема с обрабатываемым газом однородной плазмой разряда;
-должна иметься возможность регулировки энергии воздействующего разряда.
В наибольшей степени этим требованиям удовлетворяет импульсный коронный разряд с расширенной зоной ионизации – ИКРРЗИ.
Нам удалось применить импульсный коронный разряд с расширенной зоной ионизации как источник высокоинтенсивных физических факторов для конверсии газообразных токсичных отходов в промышленных масштабах

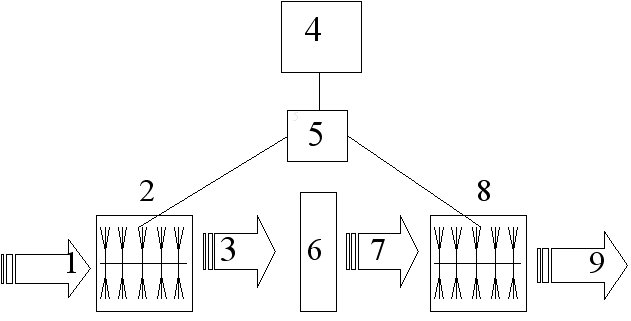

Схема конверсии токсичных газовых отходов при помощи химических методов и ИКРРЗИ:
1 — газ, подлежащий конверсии; 2 — реактор № 1 с ИКРРЗИ; 3 — газ после реактора № 1; 4 — генератор импульсов; 5 — импульсный трансформатор; 6 — химический реактор; 7 — газ после химического реактора; 8 — реактор № 2 с ИКРРЗИ; 9 — газ, выбрасываемый в атмосферу.

Основные параметры устаноshema_ikrrziвки:
Номинальная мощность, потребляемая от сети 500 Вт.
Амплитуда рабочего импульсного напряжения на электродной системе 60-70 КВ
Номинальная частота следования импульсов в электродную систему 2000 — 2500 имп/с.
Номинальная производительность 50 куб.м/час.


Результаты замеров концентрации вредных веществ при конверсии газообразных отходов.
Название вещества Концентрация вещества до очистки в оконечном ИКР-реакторе, мг/м3 Концентрация вещества после очистки в оконечном ИКР-реакторе, мг/м3
1 Бензол 0,72 0,62
2 Толуол 0,72 0,62
3 Ксилол 2,87 2,5
4 Окислы азота 129,3 112,6
5 Аммиак 8,0 не обнаружен
6 Соляная кислота 4,1 3,7
7 Уксусная кислота 70,4 56,3
8 Сажа 17,95 14,39
9 Сернистый ангидрид 11,02 не обнаружен
10 Метанол 13,23 12,93
11 Ацетон 26,76 не обнаружен
12 Бензин 535,2 66,3
13 Окись углерода 26,76 не обнаружена
